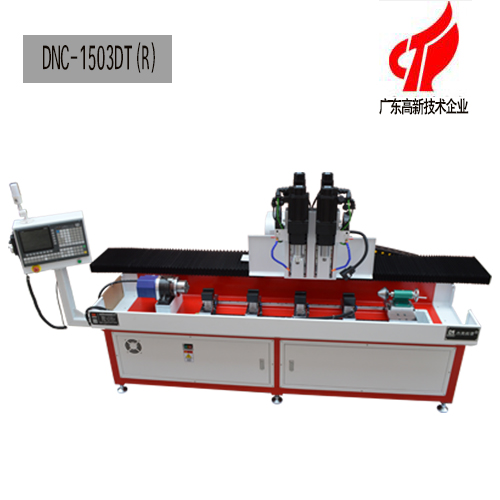

非標定制方管圓管熱熔鉆攻機
|
|
☆外形尺寸：2500mm*1500mm*1700mm |
|
☆有效行程：1500*200*360mm |
|
☆機床重量：1500KG
|
|
☆鉆孔范圍：1-16mm
|
DNC-1503DT(R)方管圓管熱熔鉆攻機主要應用于4mm以下薄方管、圓管類工件的熱熔鉆孔攻絲，無屑鉆孔，自成成套，無需拉鉚螺母，自動翻轉多角度加工。
|
機器型號 Model |
DNC-1503DT(R) |
|
|
行程(ROUTE) |
X 軸 ( X AXIS) |
2500mm(可定制尺寸范圍 Customization range 1～15m） |
|
A軸 ( A AXIS) |
360mm(可定制尺寸范圍 Customization range 0.3～0.5m） |
|
|
Z軸 (Z AXIS) |
200mm |
|
|
主軸(SPINDLE) |
轉速 (speed) |
0rpm～3000rpm(可根據加工要求選配 Can be choose base on requirements Can be choose base on requirements） |
|
錐孔 (taper) |
ER20 |
|
|
功率 (power) |
2.4kw（根據加工要求選配 Can be choose base on requirements Can be choose base on requirements） |
|
|
移動速度(MOVING SPEED) X /Y/Z |
28m/min |
|
|
重復定位精度(Repeating position) |
±0.01mm |
|
|
工作臺尺寸(Working table size) |
600mm*280mm |
|
|
鉆孔攻絲直徑范圍(Drilling tapping diameter range) |
1～16mm |
|
|
編程方式(Program type) |
CAD圖檔導入/圖表編程/手動編程/電腦編程 |
|
|
系統程序存儲量(system program memory) |
約10000 pcs |
|
|
系統外接信號控制(system external signal control) |
支持 (support) |
|
|
機床重量(Weight) |
約1500kg |
|
|
占地面積(Area) |
2500mm*1500mm*1700mm |
|
